Đồng Hồ đa chức năng

Elite 440 là công cụ bảng đa chức năng đa dòng ba pha tiên tiến để đo lường chính xác và đáng tin cậy về số lượng điện cho các ứng dụng công nghiệp và thương mại.

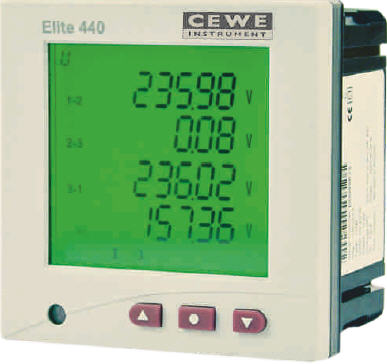

Elite 440 có màn hình LCD backlit lớn cho phép hiển thị bốn thông số cùng một lúc. Khả năng giao tiếp Modbus cho phép tích hợp dễ dàng với các hệ thống giám sát năng lượng.

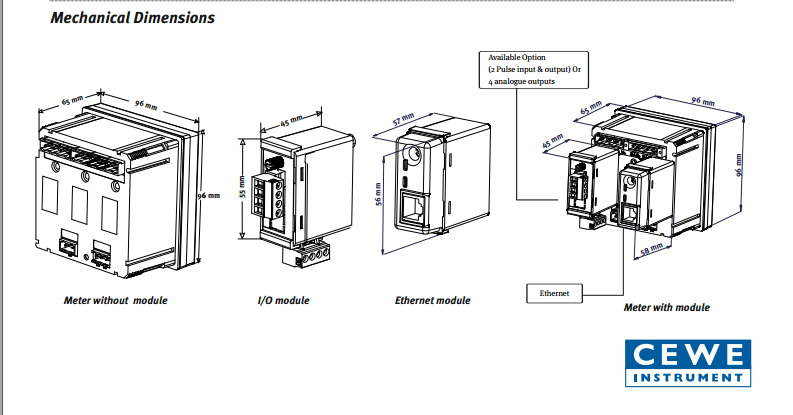

Mô-đun mở rộng có thể định cấu hình trường có thể được trang bị cho chức năng nâng cao.

Elite 440 có thể được cấu hình bằng phần mềm hoặc bằng các nút bấm trên bảng điều khiển phía trước.





Ứng dụng

• Hệ thống giám sát trực tuyến thương mại và công nghiệp
• Tấm chuyển mạch LV, MV và HV
• Giám sát các thông số điện trong các nhà máy điện và trạm biến áp
• Hệ thống giám sát và tự động hóa nhà máy
• Tua bin gió và phát quang điện
• Trạm sạc pin cho xe điện

Tính năng chính

• ·  Đầu vào phạm vi rộng
  • Dải điện áp đo: ba pha bốn dây 57,7 / 100 V đến 240/415 V AC
  • Dải điện áp đo: ba pha ba dây 100 V đến 415 V AC
  • Đo phạm vi hiện tại: 0-1 (2) A và 0-5 (10) A, AC (có thể cấu hình)
  • Nguồn cung cấp phụ rộng: 80 V đến 300 V, AC / DC (tùy chọn 24 V đến 60 V DC)

• Cấu hình cao
  • Sản phẩm đơn cấu hình cho các cài đặt HV, LV, 3P3W hoặc 3P4W
  • Giá trị chính và phụ CT / VT có thể cấu hình theo trường, sử dụng các nút ấn

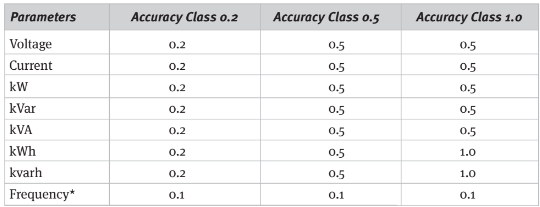

• Độ chính xác cao
  • Lớp 0.2 (0.2s cho năng lượng)
  • Lớp 0.5 (0.5s cho năng lượng)
  • Lớp 1.0

• Đo lường năng lượng bốn phần tư tiên tiến
  • Năng lượng hoạt động, phản ứng và rõ ràng, bao gồm nhập khẩu và xuất khẩu
  • Ghi năng lượng có thể được tùy chỉnh cho phù hợp với yêu cầu cụ thể

• Giá trị tức thời
  • Phạm vi rộng của các thông số, bao gồm điện áp, dòng điện, công suất, hệ số công suất, góc pha, năng lượng, tần số và tổng méo hài hòa (THD)
  • Đo trung bình gốc (RMS)

• Chất lượng điện
  • Cung cấp giá trị THD cho điện áp, dòng điện và công suất lên đến 31 độ  hài
  • Bộ đếm ngắt bộ nạp
  • Giờ bật / tắt nguồn (thời gian hoạt động)
  • Tải / tắt giờ

• Giao tiếp
  • Modbus qua RS-485, để theo dõi năng lượng trực tuyến
  • Mở rộng Ethernet TCP/IP bằng Module

• Đầu vào và đầu ra xung tùy chọn
  • Hai đầu vào kỹ thuật số với dải điện áp từ 8 V đến 40 V DC
  • Hai đầu ra kỹ thuật số được đánh giá 100 mA ở 230 V AC

• Tải hồ sơ
  • Thời gian ghi cấu hình: 15, 30 hoặc 60 phút
  • Ví dụ dung lượng bộ nhớ: 40 ngày cho 6 tham số với thời gian tích hợp 30 phút

• Đèn hiệu chuẩn
  • Có thể định cấu hình cho năng lượng hoạt động, phản ứng hoặc biểu kiến, để hiệu chuẩn trên mét
